產品系列 : 鉗形電流互感器
用于交流漏電流、交流電流、相位、電能、功率、功率因數、諧波等在線檢測，適用于萬用表、示波器、諧波分析儀、電力故障分析儀、雙鉗接地電阻測試儀等工業測試裝置
電流量程：0.000A～600A/1000A
變比：2000:1；1000:1；600:1
精度等級：0.5
工作頻率：10Hz～100kHz
電壓輸出：1A/1mV
產品符合RoHS環保要求
產品符合CE要求
可輸出電流信號或電壓信號
接受客戶訂制
產品簡介
1. 鉗形結構，不需停電不需斷開被測線路，攜帶方便特別適合現場在線測試。
2. 性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3. 可輸出電流信號或電壓信號。
4. 互感器的量程、變比、輸出接口等可按客戶要求訂制。
5. 輸出接口：末端接口：BNC插頭/4.0mm雙香蕉插頭/3.5mm音頻插頭/裸線抽頭（選購），線長1.5m。
6. 安全等級：CATⅢ600V。
7. 工作溫度：-15°C～50°C

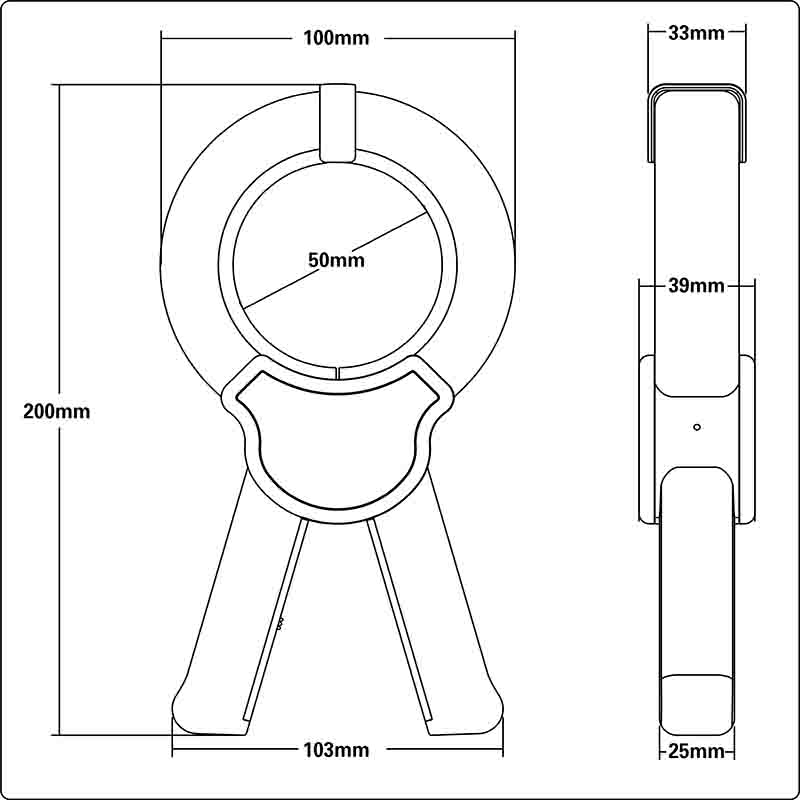

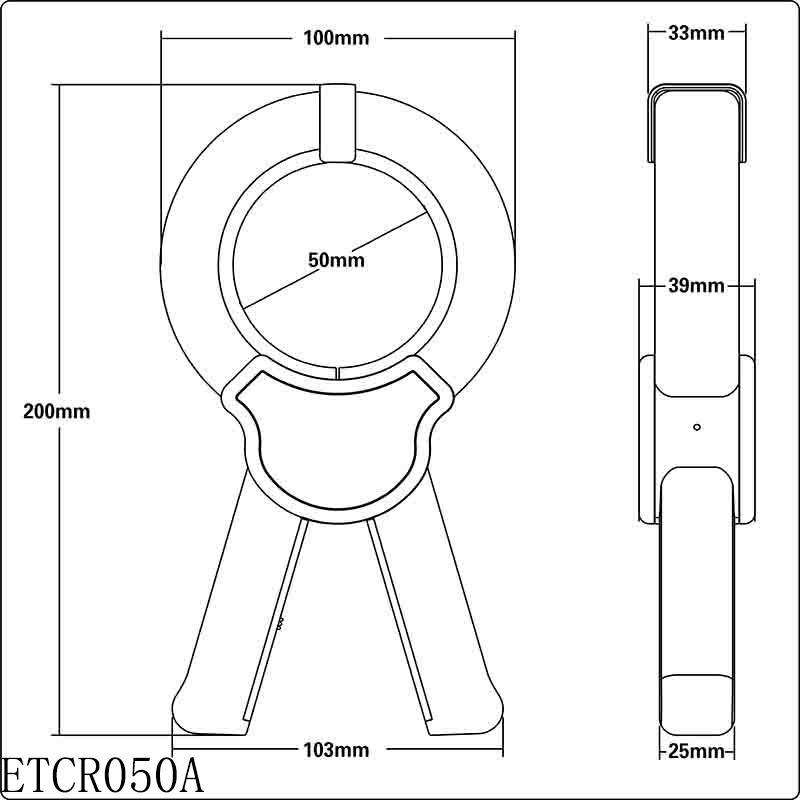

產品尺寸圖
技術參數
產品型號 | 產品圖片 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |
ETCR050 |
| 量程：0mA～600A AC 精度等級：0.5 相位誤差：≤2° 變比：2000:1 工作頻率：10Hz～100kHz | 0～6A≤300Ω 0～60A≤30Ω 0～600A≤3Ω | Ф50mm
| 200mm×103mm×39mm
| 550g
|

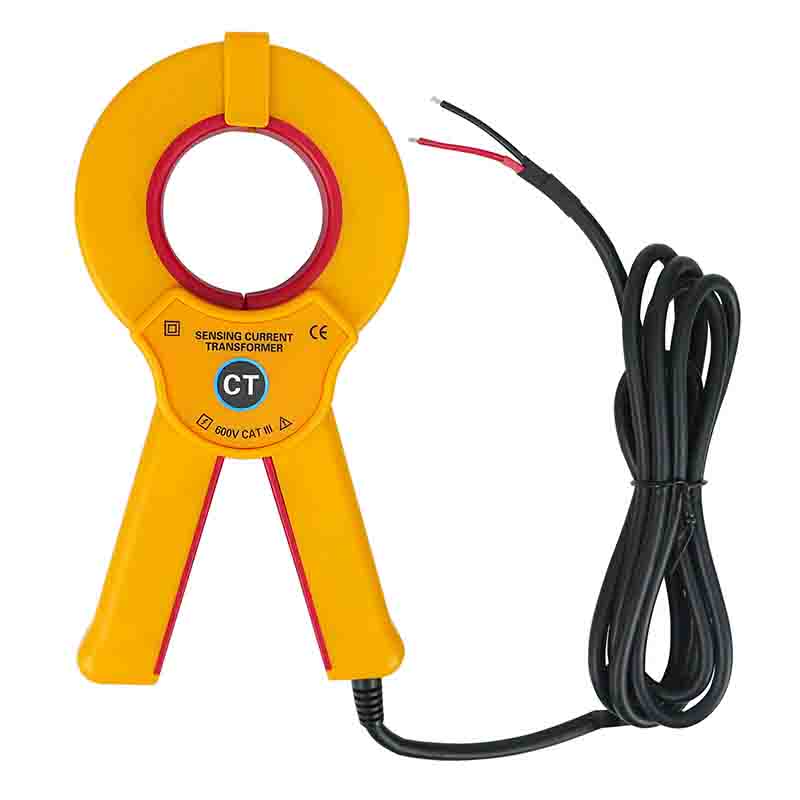

ETCR050A |
| 量程：0.0A～600A AC 精度等級：0.5 相位誤差：≤2° 變比：600:1 工作頻率：40Hz～1kHz | ≤2.5VA | Ф50mm
| 200mm×103mm×39mm
| 550g
|
ETCR050V |
| 量程：0mA～600A AC 精度等級：1.0 相位誤差：≤2° 變比：1A/1mV 工作頻率：10Hz～100kHz | Ф50mm
| 200mm×103mm×39mm
| 550g
| |

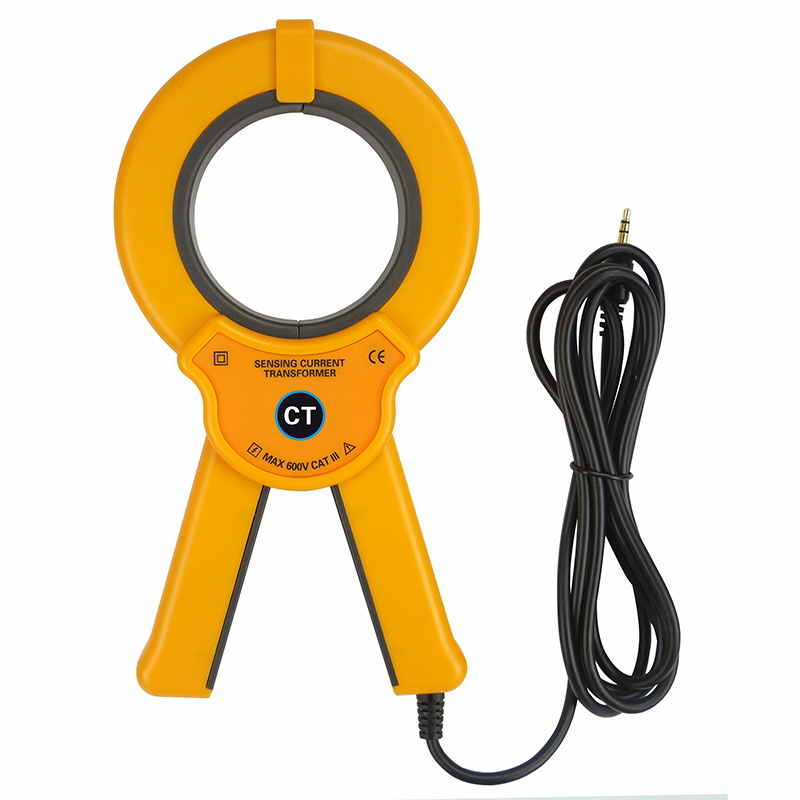

ETCR070 |
| 量程：0mA～1000A AC 精度等級：0.5 相位誤差：≤2° 變比：2000:1 工作頻率：10Hz～100kHz | 0～10A≤300Ω 0～100A≤30Ω 0～1000A≤3Ω | Ф70mm | 223mm×120mm×39mm | 680g |

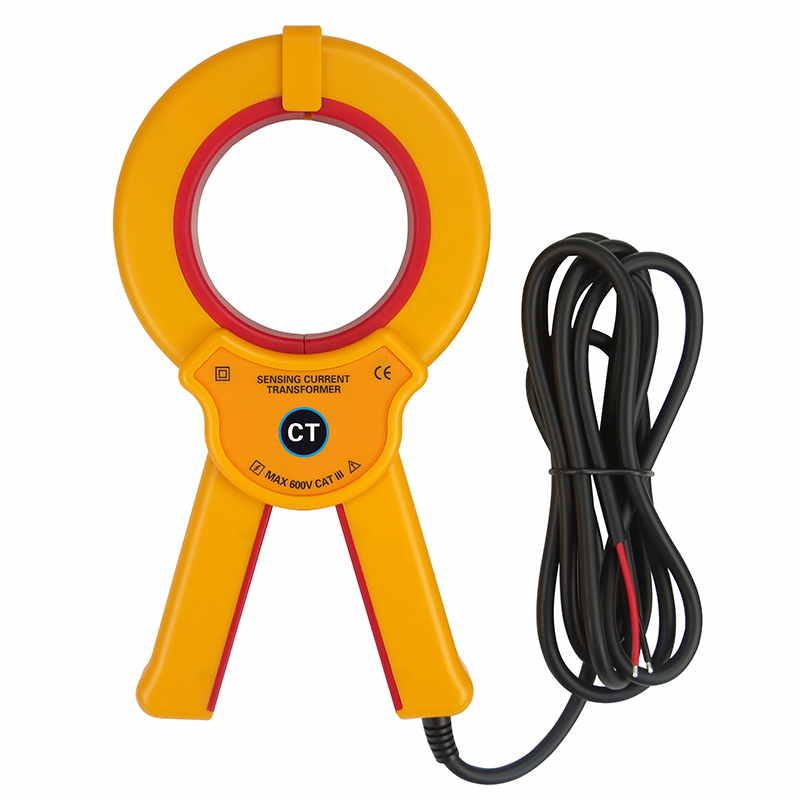

ETCR070A |
| 量程：0.0A～1000A AC 精度等級：0.5 相位誤差：≤2° 變比：1000:1 工作頻率：40Hz～1kHz | ≤2.5VA | Ф70mm | 223mm×120mm×39mm | 680g |
ETCR070V |
| 量程：0mA～1000A AC 精度等級：1.0 相位誤差：≤2° 變比：1A/1mV 工作頻率：10Hz～100kHz | Ф70mm | 223mm×120mm×39mm | 680g |
型號對比
