產品系列 : 環路電阻測試儀
鉗口尺寸：Φ32mm
電阻量程：0.010Ω～1500Ω；分辨力：0.001Ω
電流量程：0.000mA～40.0A；分辨力：0.001mA
存儲功能：數據存儲999組
報警功能：可設置報警閾值
USB通訊接口
可充電鋰電池
支持藍牙通信
產品簡介
ETCR2150環路電阻測試儀又稱回路電阻測試儀，應用于防雷裝置的環路電阻及泄漏電流測量，判斷防雷裝置的聯結是否可靠及故障的排查。在測量環路的電阻時，不需斷開環路的接線，只用鉗表鉗住線路即可測出環路的阻值，本鉗表還能同時測試環路中的泄漏電流。本鉗表完全滿足國家氣象局38號令【雷電防護裝置檢測資質管理辦法】中規定的范圍，廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門等。
ETCR2150環路電阻測試儀電阻、電流、測試時間同屏顯示，測試結果一目了然。配備可充電鋰電池，使用方便。聲光報警功能，數據存儲、數據保持功能。時鐘功能，顯示當前測試時間。USB接口數據上傳功能。
產品特點
1、完全滿足國家氣象局38號令【雷電防護裝置檢測資質管理辦法】的技術參數要求，防雷裝置檢測儀表。
2、電阻、電流、測試時間同屏顯示，測試結果一目了然。
3、保持功能、存儲功能、時鐘功能。
4、報警功能：可設置報警閾值。
5、USB通訊接口。
6、可充電鋰電池。
產品名稱 | 產品型號 | 主要參數 |
鉗形接地電阻測試儀 | 量程：0～1000Ω，分辨率：0.01Ω | |
數字式接地電阻測試儀 | 測試電流:＞20mA(正弦波)，分辨率:0.01Ω | |
大地網測試儀 | 測試電流:＞3A，分辨率:0.001～99.999Ω，頻率可選 | |
土壤電阻率測試儀 | 四線法測量，測試電流:＞20mA(正弦波)分辨率:0.01Ω | |
等電位測試儀 | 測試電流:＞1A，四線法測試，分辨率:0.001Ω,具備大容量鋰電 | |
環路電阻測試儀 | 電阻測量分辨率:0.001Ω，電流測量分辨率:1uA | |
防雷元件測試儀 | 測試器件:MOV，具備大容量鋰電池 | |
絕緣電阻測試儀 | 0～1000MΩ | |
表面阻抗測試儀 | 測量范圍:103～101oΩ | |
數字萬用表 | 電壓、電流、電阻測量，分辨率:3位半 | |
標準電阻 | 10-3～105Ω，功率 1/2w，線繞型 |
技術參數
測量模式 | 測量范圍 | 分辨力 | 準確度 |
電阻 | 0.010Ω～0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） |
0.10Ω～0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω） | |
1.0Ω～49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
50.0Ω～99.5Ω | 0.5Ω | ±（1.5%rdg＋0.5Ω） | |
100Ω～199Ω | 1Ω | ±（2%rdg＋1Ω） | |
200Ω～395Ω | 5Ω | ±（5%rdg＋5Ω） | |
400Ω～590Ω | 10Ω | ±（10%rdg＋10Ω） | |
600Ω～880Ω | 20Ω | ±（20%rdg＋20Ω） | |
900Ω～1500Ω | 30Ω | ±（25%rdg＋30Ω） | |
電流 | 0.000mA～0.999mA | 0.001mA | ±（1.5%rdg＋0.5mA） |
0.00mA～9.95mA | 0.01mA | ±（2%rdg＋1mA） | |
10.0mA～99.0mA | 0.1mA | ±（2.5%rdg＋5mA） | |
100mA～300mA | 1mA | ±（2.5%rdg＋20mA） | |
0.30A～2.99A | 0.01A | ±（2.5%rdg＋0.1A） | |
3.0A～9.9A | 0.1A | ±（2.5%rdg＋0.3A） | |
10.0A～19.9A | 0.1 A | ±（2.5%rdg＋0.5A） | |
20.0A～40.0A | 0.1 A | ±（3%rdg＋1A） |
規格名稱 | 規格參數 |
電源 | 3.7V DC（可充電鋰電池2600mAh） |
液晶顯示器 | 4位LCD數字顯示，長寬47mm×28.5mm |
電阻量程 | 0.010Ω～1500Ω |
電阻分辨力 | 0.001Ω |
電流量程 | 0.000mA～40.0A |
電流分辨力 | 0.001mA |
電阻測量頻率 | ＞1kHz |
被測電流頻率 | 50/60Hz自動 |
數據存儲 | 999組 |
通訊接口 | USB接口，軟件監控，數據上傳電腦，動態顯示 |
自檢時間 | ≤1s，開機快速進入測試模式 |
工作電流 | ≤50mA |

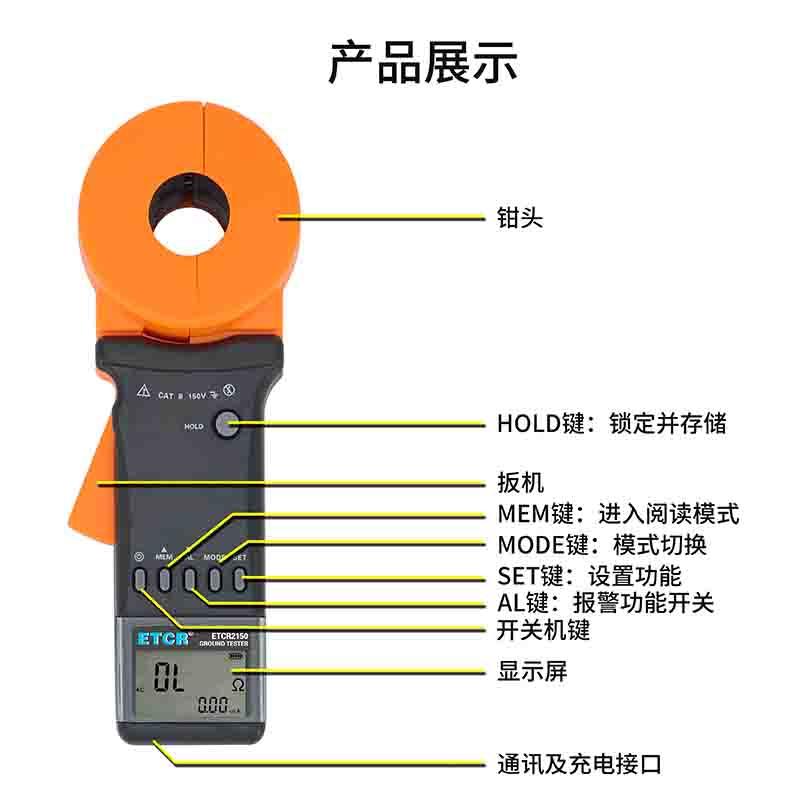

操作按鈕 | 6個軟鍵，性能直通 |
時鐘功能 | 顯示時、分 |
聲光報警 | “嘟--嘟--嘟--”報警聲，按AL鍵開、關；LCD報警閃爍指示 |
報警臨界值設定范圍 | 電阻：1Ω～199Ω；電流：1 mA～499mA |
自動關機 | 儀表無操作5分鐘后閃爍30S，然后自動關機 |

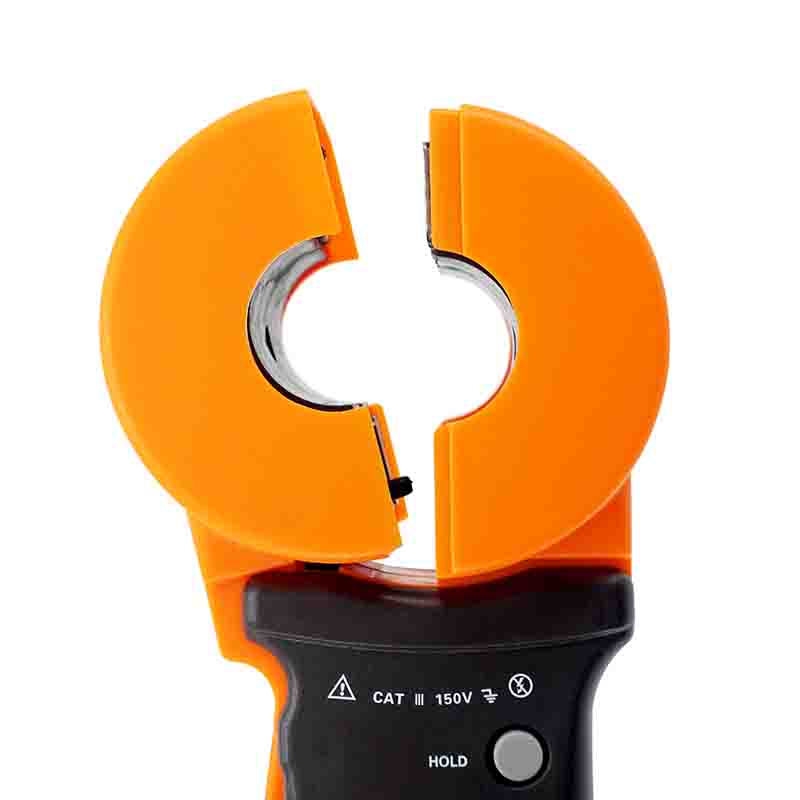

鉗口尺寸 | Φ32mm |
鉗口張開尺寸 | 32mm |
鉗表尺寸 | 260mm×90mm×66mm |
鉗表質量 | 約955g（含電池） |
保護等級 | 雙重絕緣 |
結構特點 | 鉗形CT |
換檔 | 全自動換檔 |
單次測量時間 | 0.5秒 |
工作溫濕度 | -20℃～55℃；10％RH～90％RH |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電阻量程 | 電流量程 | 報警功能 | 存儲功能 |
| ETCR2100鉗形接地電阻儀 | Φ32mm | 0.010Ω～1000Ω | -- | 有 | 99組 |
| ETCR2100A鉗形接地電阻儀 | Φ32mm | 0.010Ω～200Ω | -- | 有 | 99組 |
| ETCR2100C鉗形接地電阻儀 | Φ32mm | 0.010Ω～1000Ω | 0.00mA~30A | 有 | 99組 |
| ETCR2100+鉗形接地電阻儀 | Φ32mm | 0.010Ω～1200Ω | -- | 有 | 500組 |
| ETCR2100A+鉗形接地電阻儀 | Φ32mm | 0.010Ω～200Ω | -- | 有 | 500組 |
| ETCR2100C+鉗形接地電阻儀 | Φ32mm | 0.010Ω～1200Ω | 20.0A-30.0A | 有 | 500組 |
| ETCR2150環路電阻測試儀 | Φ32mm | 0.010Ω-1500Ω | -- | 有 | 999組 |
